T-120W三组输出电源开关电源
   附件资料下载   PDF阅读器:官方下载 | 本地下载

 三组输出:功率120W

输入电压:90132VAC/180264VAC 由开关切换





型号

T-120A

T-120B

T-120C

T-120D

CH1主回路

CH2次回路

CH3次回路

CH1主回路

CH2次回路

CH3次回路

CH1主回路

CH2次回路

CH3次回路

CH1主回路

CH2次回路

CH3次回路

直流输出电压、电流

5V 211A

12V 0.55A

-5V 0.21A

5V 211A

12V 0.54.5A

-12V 0.21A

5V 210A

15V 0.53.5A

-15V 0.11A

5V 212A

12V 0.20.5A

24V 0.22A

纹波及噪音

80mVp-p

150mVp-p

150mVp-p

80mVp-p

150mVp-p

150mVp-p

80mVp-p

150mVp-p

150mVp-p

80mVp-p

120mVp-p

180mVp-p

进线稳定度

±0.5%

±1%

±1%

±0.5%

±1%

±1%

±0.5%

±1%

±1%

±0.5%

±1%

±1%

负载稳定度

±1%

±5%

±5%

±1%

±5%

±5%

±1%

±6%

±6%

±0.5%

±5%

±5%

效率

77%

77%

76%

80%

直流电压可调范围

CH1:±10%

CH2:±5%

CH3:±5%

CH1:±10%

CH2:±5%

CH3:±5%

CH1:±10%

CH2:±5%

CH3:±5%

CH1:±10%

CH2:±5%

CH3:±5%

输入电压范围

90132VAC/180264VAC 由开关切换 254370VDC 4763Hz

冲击电流

冷启动电流 30A/115VAC60A/230VAC

过载保护

105%150%切断输出,自动恢复

过电压保护

CH1:115135%关闭输出,电源重启后可恢复输出

启动、上升、保持时间

200ms, 50ms, 16ms/230VAC 满负载

耐压性

输入输出间:1.5kV 输入与外壳间:1.5kV 输出与外壳间:0.5kV 一分钟

隔离电阻

输入输出间 输入与外壳间 输出与外壳间:500VDC/100M

工作温度

-10℃~+50

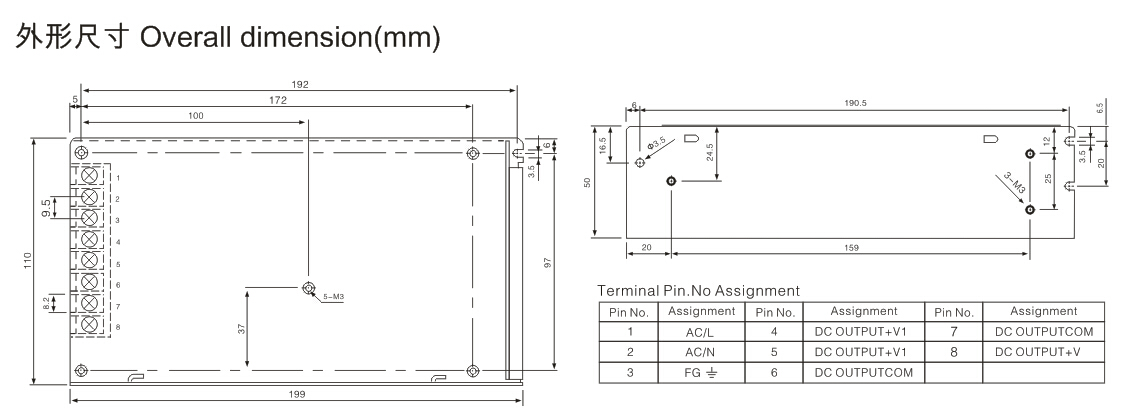

尺寸

199×110×50mm

重量

0.9kg

包装

42×31.5×26CM/20PCS/18kg
