T-60W三组输出电源开关电源
   附件资料下载   PDF阅读器:官方下载 | 本地下载

 三组输出:功率60W

输入电压:85264VAC 120370VDC





型号

T-60A

T-60B

T-60C

T-60D

CH1主回路

CH2次回路

CH3次回路

CH1主回路

CH2次回路

CH3次回路

CH1主回路

CH2次回路

CH3次回路

CH1主回路

CH2次回路

CH3次回路

直流输出电压、电流

5V 05A

12V 02.5A

-5V 00.5A

5V 05A

12V 02.5A

-12V 00.5A

5V 05A

15V 02A

-15V 00.5A

5V 0.55A

12V 0.22.5A

24V 0.20.5A

纹波及噪音

50mVp-p

100mVp-p

100mVp-p

100mVp-p

120mVp-p

120mVp-p

100mVp-p

120mVp-p

120mVp-p

80mVp-p

100mVp-p

100mVp-p

进线稳定度

±0.5%

±1%

±0.5%

±0.5%

±1%

±0.5%

±0.5%

±1%

±0.5%

±0.5%

±1%

±1%

负载稳定度

±0.5%

±4%

±1%

±1%

±4%

±4%

±4%

±4%

±1%

±1%

±4%

±1%

效率

72%

72%

72%

72%

直流电压可调范围

CH1:±10%

CH2:±5%

CH3:±5%

CH1:±10%

CH2:±5%

CH3:±5%

CH1:±10%

CH2:±5%

CH3:±5%

CH1:±10%

CH2:±5%

CH3:±5%

输入电压范围

85264VAC 120370VDC 4763Hz

冲击电流

冷启动电流 30A/115VAC60A/230VAC

过载保护

105%150%切断输出,自动恢复

过电压保护

CH1:115135%关闭输出,电源重启后可恢复输出

启动、上升、保持时间

300ms, 50ms, 80ms/230VAC 满负载

耐压性

输入输出间:1.5kV 输入与外壳间:1.5kV 输出与外壳间:0.5kV 一分钟

隔离电阻

输入输出间 输入与外壳间 输出与外壳间:500VDC/100M

工作温度

-10℃~+50

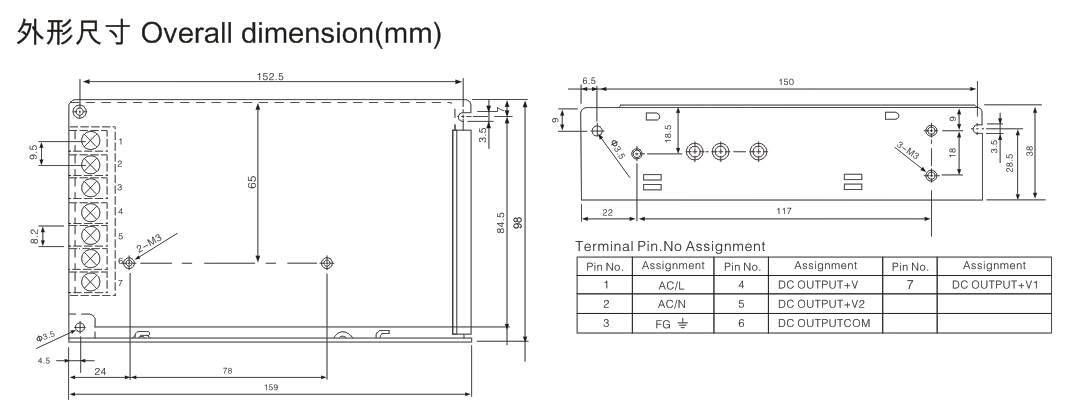

尺寸

159×98×38mm

重量

0.55kg

包装

34×32×24CM/30PCS/16.5kg
